产品概览

艾锐科技与尼康联袂推出Polar-SIM & Nikon AX双模态超分辨显微成像系统。该系统无缝融合了Polar-SIM的高速、低光毒超分辨成像能力（解析亚细胞器动态）与尼康旗下AX平台卓越的光学性能、稳定性和大视野深成像优势（获取组织深部广域高清数据）。“一机双模态” 优势互补，解决两套独立设备无法同位点成像困难；提高样本兼容性，满足从单细胞纳米结构解析到类器官/组织三维全景成像的跨尺度研究需求，服务生命科学、生物医学、材料科学等多学科。

性能参数

偏振超分辨成像Polar-SIM

尼康AX

成像模式

提供偏振/非偏振双模式成像；
TIRF-SIM | 2D-SIM（多档可调）| 3D-SIM | Single-slice 3D-SIM |GC | WF | TIRF | FA

详情请咨询公司

偏振调制模式

高速LCVR液晶相位延迟器，保证在2D和3D不同成像模态下条纹干涉对比度都达到最优

空间分辨率

XY：85 nm；优于60 nm（算法处理后）
Z：300 nm；200 nm（算法处理后）

成像速度

565 fps @ 128 x 4096；
32 fps @ 2048 x 4096（基于Hamamatsu ORCA-Flash4.0 V3相机）

成像视野

130 x 104 μm（100X）

激光器

标准配置：405 nm、488 nm、561 nm、640 nm

显微镜体

Nikon Ti2-E 或 Olympus IX83（可选）

物镜

Apo 60× / NA=1.42
Apo 100× / NA=1.49，NA=1.7（可选）
其他物镜可选

探测器

Hamamatsu ORCA Flash 4.0 sCMOS
ORCA-Fusion BT sCMOS（可选）
其他相机可选

算法

Airy-SIM：2D-SIM，3D-SIM，GC重建算法

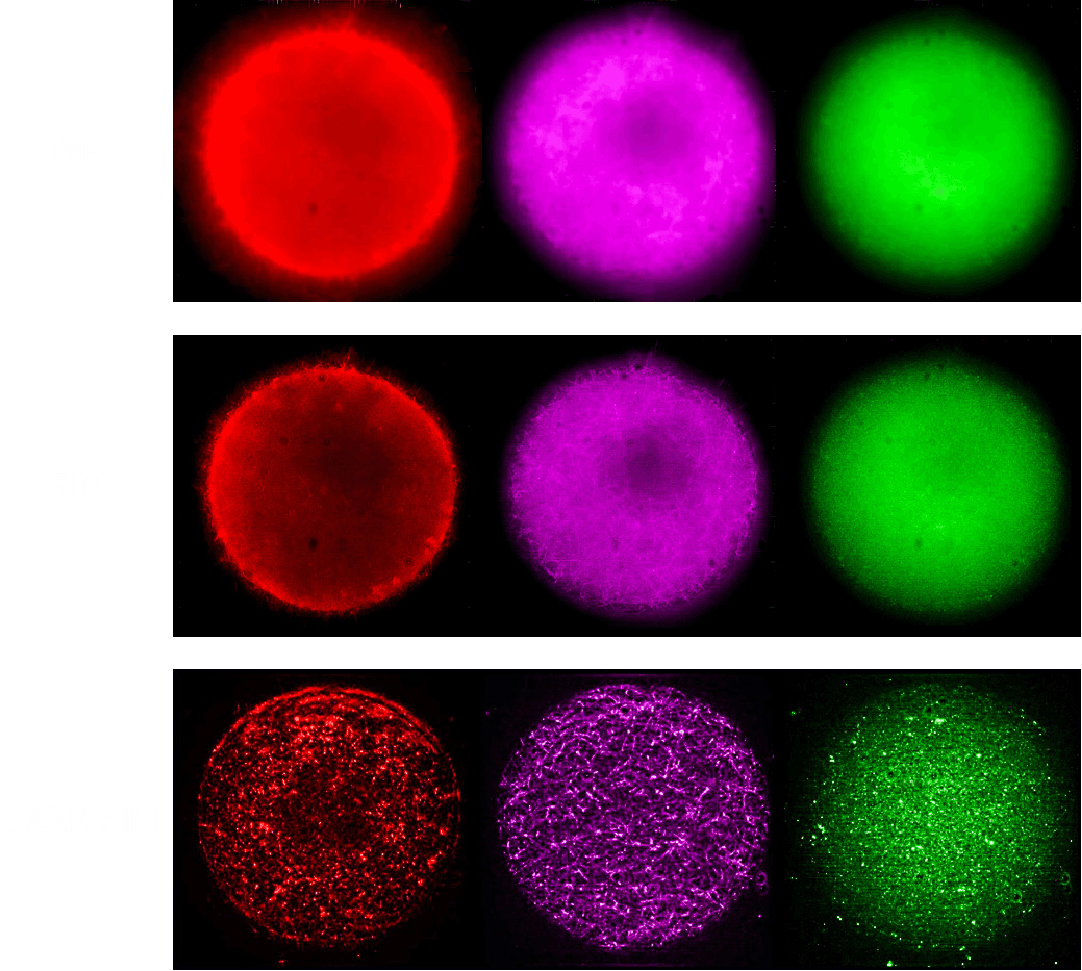

DARK：去除离焦信号
MRA：物理模型解卷积

成像模式

图片1描述

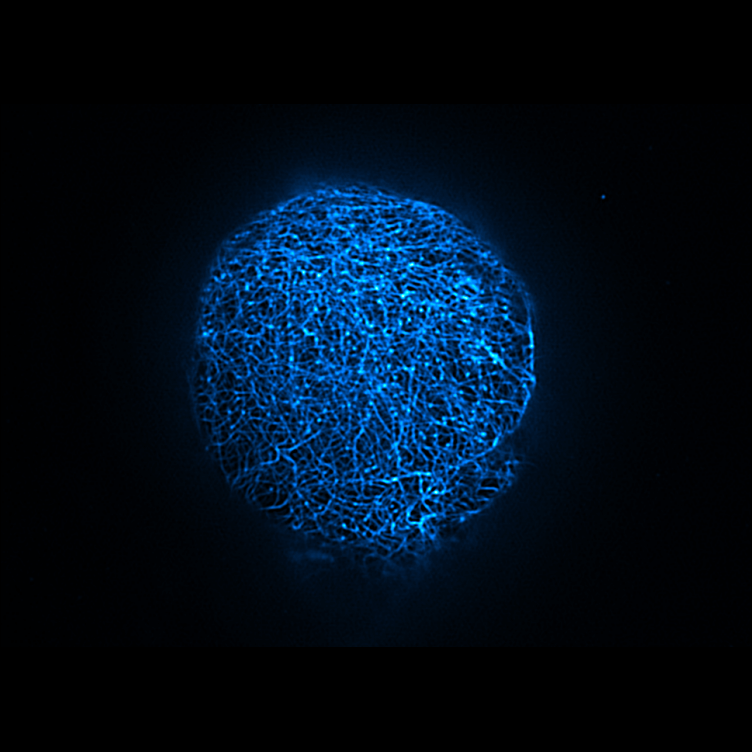

TIRF-SIM 全内反射结构光照明超分辨成像模式

TIRF的“零背景”薄层成像+SIM的“无损分辨率翻倍”，为活细胞纳米尺度动态研究提供高保真、低损伤、快响应的终极解决方案，尤其适用于细胞膜附近光敏感或高速动态的生物过程的研究。

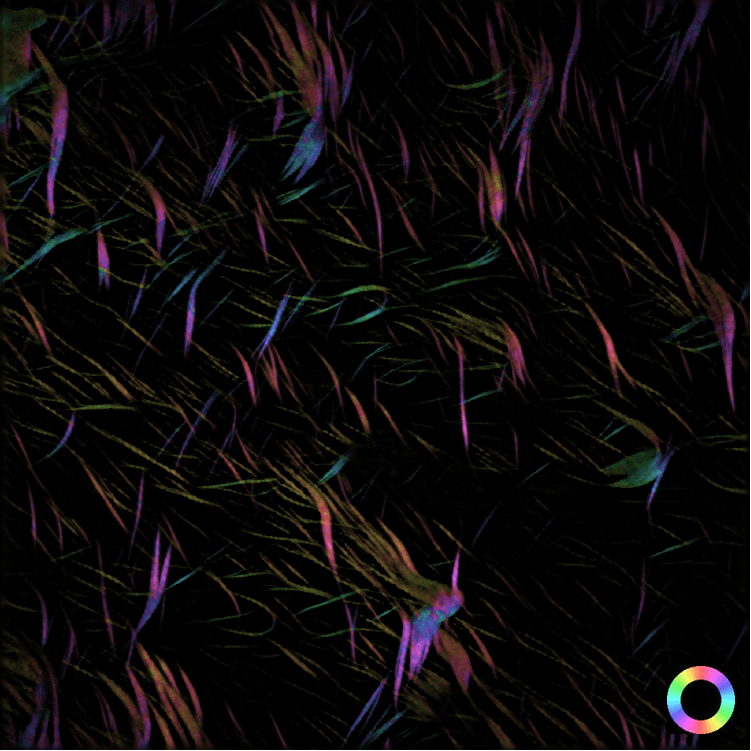

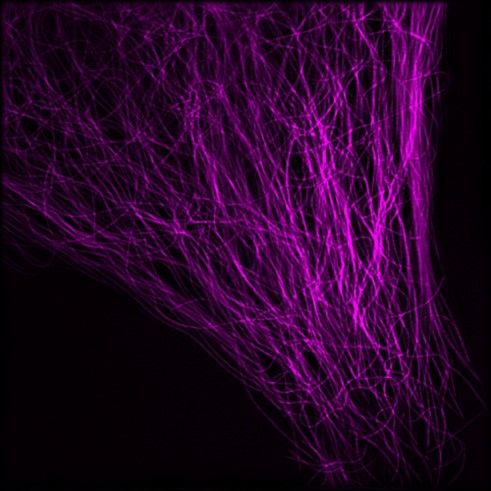

TIRF-SIM解析植物细胞纤维素微纤丝超微结构
数据来源：北京林业大学大学林金星组

图片1描述

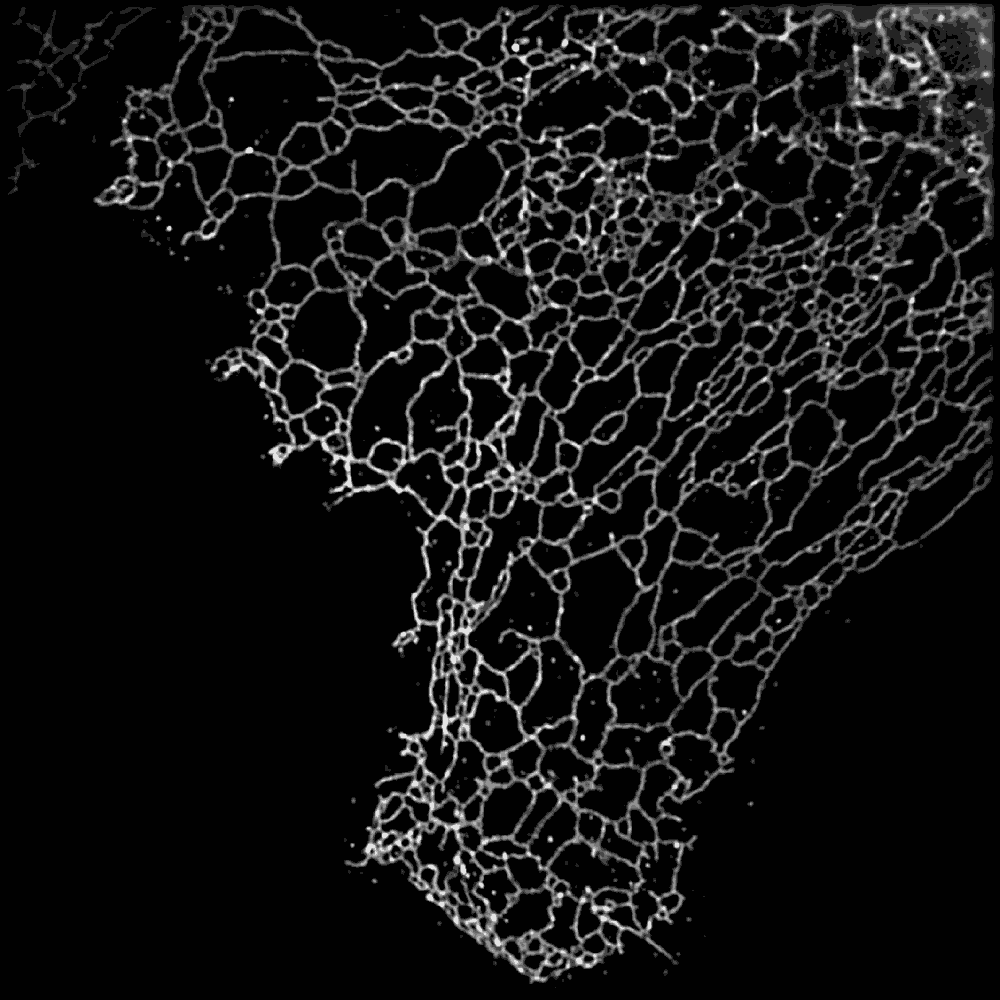

2D-SIM 二维结构光照明超分辨成像模式

2D-SIM 可清晰解析亚细胞结构且无需特殊荧光标记：其低光毒性支持活细胞秒级动态长时程成像，避免光损伤。

数据来源：艾锐科技

图片1描述

3D-SIM 三维结构光照明超分辨成像模式

突破传统共聚焦Z轴分辨率限制，双倍提升三维成像精度（Z轴分辨率可达200 nm），可清晰重构中心体等亚细胞器的立体结构。

数据来源：艾锐科技

图片1描述

Polar-SIM 偏振结构光照明超分辨成像模式

通过同步采集空间超分辨图像与荧光偏振信息，解析样本分子取向，助力深入理解生命活动中分子定向排布的调控机制。

数据来源：西湖大学付海林组

样本来源：北京生命科学研究所王晓东组

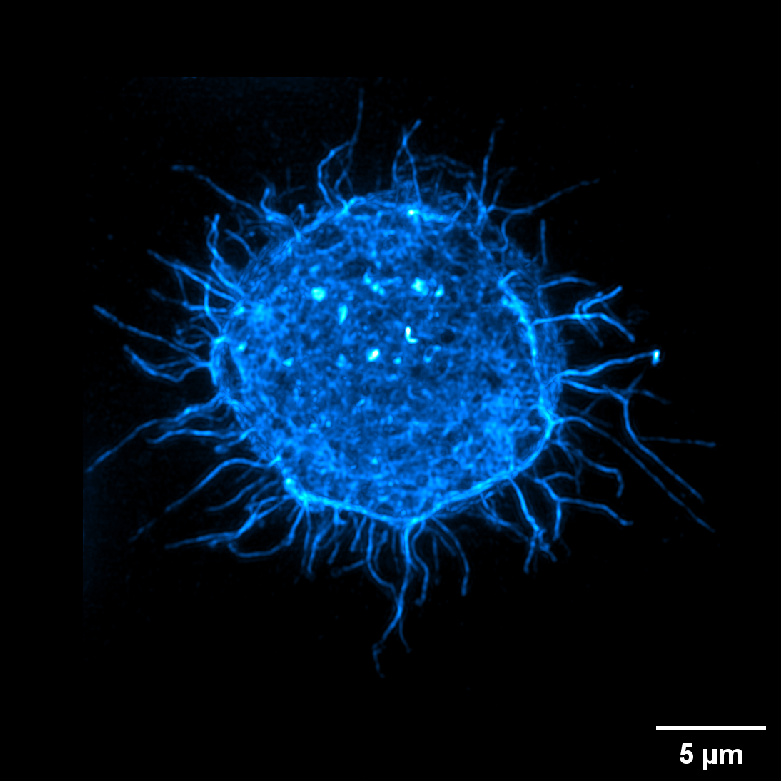

Polar-SIM呈现悬浮细胞的骨架结构（Z Projection）

小图1

小图2

小图3

小图4

小图5

小图5
